基于DP总线的菲尼克斯I/O在铸造机上的应用
铸造机械是生产机械产品毛坯的设备,是现代机械制造的基础设备之一,广泛应用于汽车、冶金、建材、机床、航天等各个行业。近几年来,铸造机械发展速度超过机床平均水平,但由于成本原因,控制比较传统和落后,纵观国外铸造设备和当今电气发展趋势,利用分布式总线技术是将来的趋势。
应用方案
采用我司IP20和IP67 的 分布式I/O产品,使用Profibus-DP协议和西门子S7-315 2DP通讯。
I/O从站分为:设备操作面板模块,控制柜模块,气阀箱模块,气体发生器模块,液压阀底部模块,液压阀底部模块,顶部接近开关模块,底部接近开关模块。通过总线技术将各个分散的I/O模块,集中到CPU进行总控。

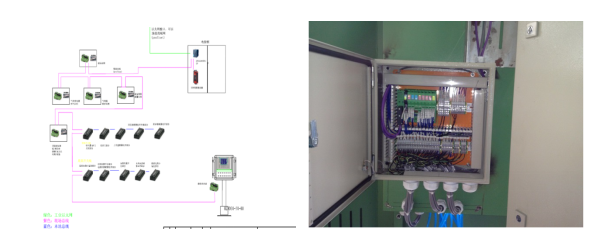

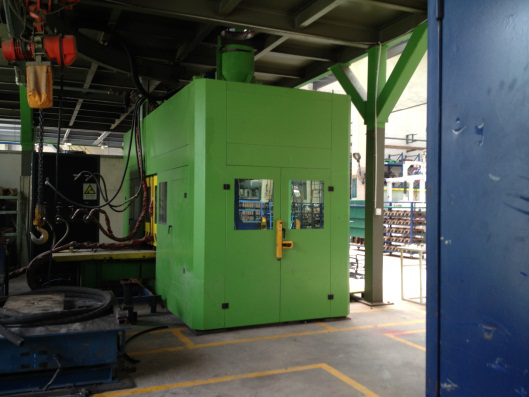

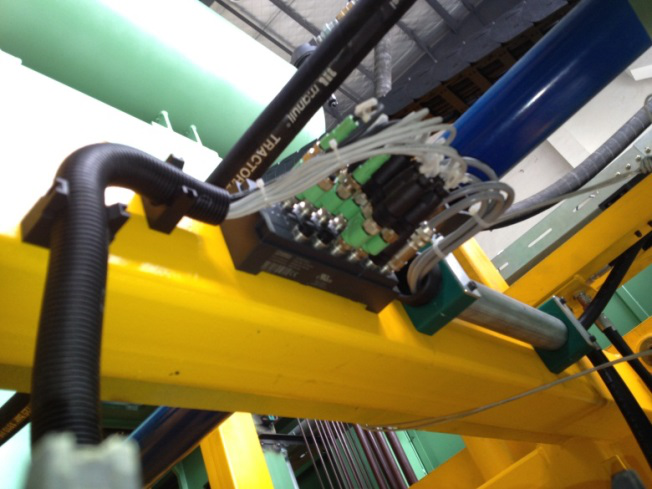

应用照片
应用产品
品牌 | 名称 | 订货号 | 型号 | 数量 |
菲尼克斯 | 总线耦合器 | 2692322 | IL PB BK DI8 DO4/EF-PAC | 6 |
菲尼克斯 | 模拟量输出2点 | 2700775 | IB IL AO 2/UI-PAC | 4 |
菲尼克斯 | 数字量输入8点,IP67 | 2736288 | FLM DI 8 M12 | 2 |
菲尼克斯 | 总线耦合器IP67 | 2736330 | FLM BK PB M12 DI 8 M12 | 2 |
菲尼克斯 | 数字量输入16点,IP67 | 2736835 | FLM DI 16 M12 | 5 |
菲尼克斯 | 数字量输出32点 | 2862822 | IB IL 24 DO 32/HD-PAC | 2 |
菲尼克斯 | 数字量输入4点 | 2863928 | IB IL 24 DI 4-ME | 1 |
菲尼克斯 | 数字量输出4点 | 2863931 | IB IL 24 DO 4-ME | 3 |
菲尼克斯 | 模拟量输人2点 | 2863944 | IB IL AI 2/SF-ME | 3 |
菲尼克斯 | 温度热电偶输入2点 | 2861386 | IB IL TEMP 2 UTH-PAC | 2 |
客户价值
1、支持多种总线协议,并可根据需要随时更换总线适配器以适应不同总线系统
2、8点/32点HD高密模块,6.2mm集成8点数字量或4点模拟量输入,可以为客户节省机柜空间
3、防错插编码、可插拔式接线连接端子,可保证模块在进行必要的维护和接线时,不会造成错误的接线。
4、-25℃~55℃的宽温工作范围,保证客户的机器在北方或寒冷地区中可靠稳定的工作。
5、比西门子更高的性价比,降低了客户的成本。
6、模块化的I/O以及通信接口,提供了一种可组态又便于扩展的系统,可以根据需要灵活配置所需要的I/O,以及通信网络。以后当进一步扩展系统时,可随时添加I/O内存以及网络。
7、笼式弹簧接线技术,接线简单可靠,现场条件适应强。
