背景

    中国是全球最大的注塑机生产大国，目前，中国生产的注塑机产量达10万台以上，占全球总产量的2/3。从2010年4月1日，适用于塑机行业的安全标准 GB 22530 正式强制执行，要求将注塑机械的前、后门接近开关，以及操作面板和塑机后门上的急停按钮，在故障发生或非正常操作进行时，达到Ⅰ/Ⅱ/Ⅲ级保护。

应用方案

    基于以上应用需求，在发生故障的情况下，如果按下操作面板和注塑机后门上的急停按钮（符合EN 60947-5-1），需要快速切断执行回路马达和阀的电源，为保证控制操作的正确执行，特选择安全继电器模块作为安全控制设备，以和安全输入设备急停按钮的控制回路相连，另外，由于马达和阀的额定工作电流较大，安全继电器的NO安全常开输出触点无法直接驱动负载，特选择符合EN 60947-4-1标准的接触器类安全输出设备，和安全继电器的NO安全常开输出触点相连，以驱动马达和阀等执行机构。这样，一个完整的安全链回路搭建完成（急停按钮+安全继电器+接触器），以保证整个急停安全路操作的正确执行。

    另外，在注塑机正常工作情况下，当注塑机前、后门打开时，由于合模区的温度较高，为了防止热危险事故产生，或挤压事故发生，要求停止螺杆机柱塞向前的动作以及停止注射座向前的动作，故特选择安全继电器模块作为安全控制设备，配合门控开关以及接触器，保证螺杆挤出和注射动作停止。

应用照片

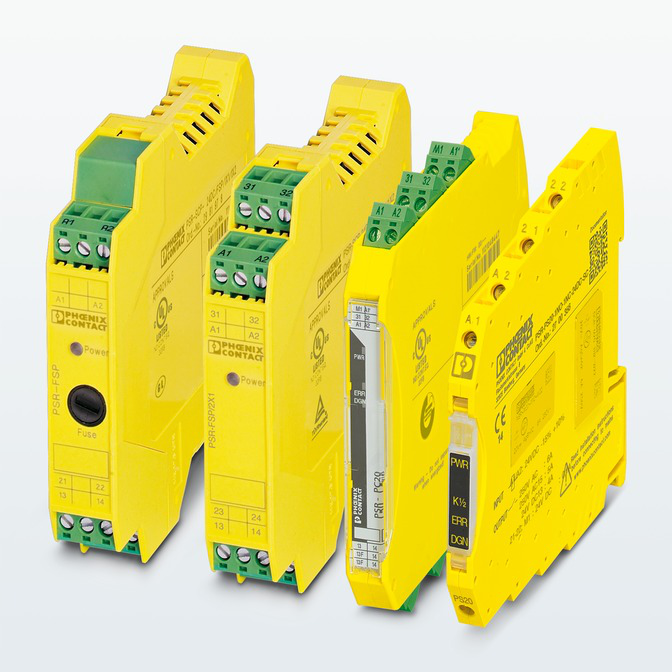

应用产品

PSR…ESA4/B安全继电器

或PSR…ESAM4/B安全继电器

客户价值

超薄设计，模块厚度22.5mm，节省机柜安装空间

最高安全等级4（EN 954-1）、PL e（ISO 13849-1）、SILCL3（IEC 62061）

3* NO常开安全输出触点+1* NC 辅助常闭输出触点

符合EN 50205触点机械联动特性

4kV/6kV高等级隔离耐压

可插拔防错插接线端子，螺钉或弹簧可选

外壳颜色：黄色安全色

工作温度：-20~55℃
